21.05.2025 An WEA 4 ist täglich das Inbetriebnahmeteam von Enercon. Wir hoffen, dass sie bis Ende des Monats Mai in Betrieb geht.
Bisher war der Windertrag im Mai eher schwach. Trotzdem haben WEA 5 und WEA 6 schon zusammen über 600.000 kWh generiert. Im Sommer ist generell die Windproduktion schwächer. Anfang Juni werden die Monatserträge der WEA im Internen Bereich aktualisiert.
Im Mittel der letzten 10 Jahre haben die vier WEA vom Typ Enercon-82 in den Monaten April, Mai, Juni, Juli, August, September nur im Mittel 32 % des Jahresertrags erwirtschaftet, also weniger als 1/3. Das hängt v.a. damit zusammen, dass auf der Nordhalbkugel der Erde im Winter die Temperaturdifferenzen (= Antriebskraft für den Wind) größer sind. Die Ausgleichswinde von Nord nach Süd (und umgekehrt) werden dann durch die Corioliskraft (= Scheinkraft) zu den Hauptwindrichtungen Südwestwind und Nordostwind "umgelenkt".
16.05.2025 Die WEA 5 hatte bis heute Mittag erst ca. 12 Betriebsstunden (WEA 6 hat schon über 300 Stunden). Jetzt hoffen wir, dass der Fehler bei WEA 5 behoben ist. Die Teams von Enercon sind auch noch nach der Inbetriebnahme (= erste Stromproduktion) noch fast täglich in den WEA beschäftigt. Auch bei WEA 4 geht es weiter vorwärts. Wir hoffen, dass sie bis Ende Mai in Betrieb geht.
Nun ist der Kran von der Endmontage vollständig verschwunden und die Vormontageflächen der Kranstellflächen wurden zurückgebaut. Die Baustelle ist somit bald abgeschlossen.
05.05.2025 Die WEA 6 hat inzwischen über 150.000 kWh erzeugt und heute bereits 48.746 kWh bis 21:00 Uhr.
Heute war für WEA 6 bisher der beste Windtag ihres kurzen Lebens, aber fast nie Nennleistung. Die vier WEA vom Typ E-82 haben zusammen 48.787 kWh in der gleichen Zeit erzeugt. Somit war der Faktor von WEA 6 (E-160) zu Mittelwert E-82 = 3,997 ~ 4.
Langfristig wird der Ertragsfaktor E-160 zu E-82 niedriger liegen, da der Faktor E-160 zu E-82 bei Volllast nur 2,59 beträgt.
Mit etwas Glück wird die WEA 5 noch diese Woche in Betrieb gehen.

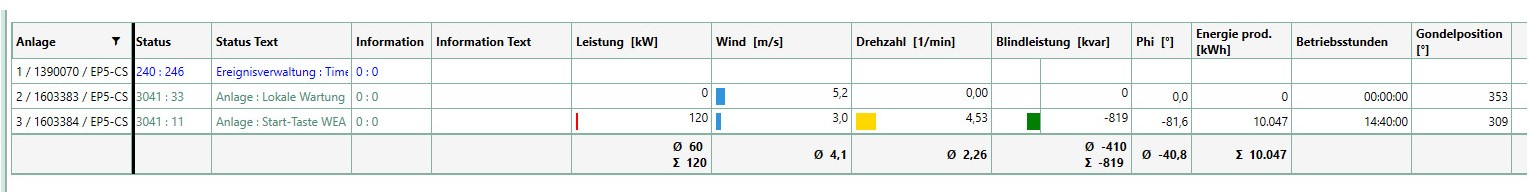

30.04.2025 Der Screenshot unten zeigt alle drei neuen WEA 4,5,6.
WEA 4 (oben, Seriennummer 1390070) ist noch nicht in der Fernüberwachung sichtbar (keine Werte), da sie noch nicht zugeschaltet wurde.
WEA 5 (Mitte, SN 1603383) zeigt die aktuelle Windgeschwindigkeit von 5,2 m/s an. Die Produktion ist 0 kWh.
WEA 6 (unten, SN 1603384) produziert im Bild 120 kW bei 3,0 m/s Wind und hat schon 10.047 kWh in ihrem jungen Leben produziert.
30.04.2025 Die Tabelle unten zeigt 10 Min. Mittelwerte von WEA 5 (Seriennummer 1603383). Am 30.04.2025 um 08:50 Uhr wurde die WEA 5 zugeschaltet (Zeitpunkt in der Tabelle rot markiert). Davor waren alle Werte bei "Null". Nun ist auch sie in der Fernüberwachung "sichtbar". In der Tabelle gibt es noch viele "Geisterzahlen" (z.B. 2^15 = 32768). Bis WEA 5 in Betrieb gehen kann werden noch ca. zwei Wochen vergehen.
29.04.2025 20:00 Uhr Seit dem frühen Nachmittag läuft die WEA 6 nun nach einer Unterbrechung wieder. Aktuell ist nur mäßiger Wind. Die WEA 6 hat nun in ihren bisherigen 12 Betriebsstunden eine elektrische Energie von 9.132 kWh produziert. Die nächsten Wochen wird es vermutlich noch ein paar "Kinderkrankheiten" und Wartungen geben und dadurch zu Stillständen kommen.
Über 5 Stunden bei kontinuierlichem Betrieb bei NNO-Wind lag der Faktor von
WEA 6 / Mittelwert (3 x E-82 [WEA 8 bis 10]) = 3,43.

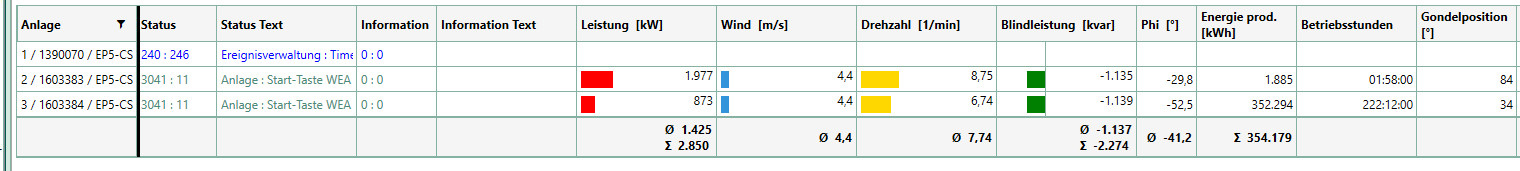

29.04.2025 Screenshot unten: Die WEA 6 hat genau 5.000 kWh. Im Vergleich zu den kleinen WEA sind die neuen WEA "träger". Die Leistung und Rotordrehzahl ändert sich etwas langsamer. Die maximale Rotordrehzahl ist bei ca. 10 Umdrehungen/Minute.
26.04.2025 Plausibilisierung der Leistung des Windes vom Displayfoto (unten)
Gegeben: Rotorradius r = 80 m; Windgeschwindigkeit = 9,0 m/s; Dichte d in Nabenhöhe (425 m + 166 m = 591 m ü NN) d ~ 1,2 kg/m³, t = 1 s.
In einer Sekunde durchströmt die WEA ein Luftzylinder von 9 m Länge (=Windgeschwindigkeit) und einem Durchmesser von 160 m...
P = E/t (P: Leistung [Watt], E: Energie [Joule]; t: Zeit [s])
E = 1/2*m*v² (E: Bewegungsenergie der Luft [Joule], m: Masse der Luft [kg], v = Windgeschwindigkeit [m/s]).
d = m/Vol (d: Dichte [kg/m³], m: Masse [kg], Vol: Volumen_Luftzylinder [m³]) -> m = d*Vol
Vol = A*L (Vol: Volumen_Luftzylinder [m³], A: Kreisfläche[m²] = r²*Pi, L = Länge [m] = v*t)
P = E/t = (1/2*m*v²)/t = (1/2*d*Vol*v²)/t = (1/2*d*A*L*v²)/t = (1/2*d*A*v*t*v²)/t = (1/2*d*A*v³) = (1/2*d*r²*Pi*v³)= 0,5*1,2 [kg/m³]*80²[m²]*Pi*9³[m³/s³]
= 0,5*1,2*6400*Pi*729 [kg*m²/s³] = 8.794.449 [Joule/s] ~ 8800 kW = Bewegungsenergie des Windes
...Der Wind kann nicht zu 100 % "gestoppt" werden...sondern kann nur etwas "abgebremst" werden.
Der Wirkungsgrad beim Foto war somit 8794 kW/ 3768 kW ~ 43%.
Das Gewicht des 9 m langen Luftzylinders hat m = d*A*L = 1,2 [kg/m³] * 80² [m²] * Pi * 9 [m] = 217.146 kg ~ 217 Tonnen ! Der Luftzylinder wird hinter der WEA "dicker" da die Luft ja nun langsamer strömt, aber das Luftvolumen gleich bleibt.
.jpg/picture-200?_=1966d5d783f)
24.04.2025 Täglich sind die Teams von Enercon in der WEA 5 und WEA 6 mit der Inbetriebnahme beschäftigt und müssen diverse Test machen, Fehler beheben und Einstellungen vornehmen. Gestern gab es die ersten Überdrehzahltests, bei denen jedoch noch kein Strom generiert wurde. Wir hoffen, dass die tatsächliche Inbetriebnahme nun bald erfolgt und der erste Strom eingespeist werden kann.
17.04.2025 Wir haben grünes Licht von Westnetz, dass wir einspeisen dürfen.
07.04.2025 und 08.04.2025 Zu viel Wind. Die Montage der leichten, großen Rotorblätter ist besonders kritisch.
29.03.2025 bis 03.04.2025 zu starker Wind für Kranarbeiten an WEA 4.
28.03.2025 16:00 Uhr Das dritte Stahlsegment kann noch nicht gesetzt werden, da im Anschluss direkt die Gondel auf den Turm muss, ansonsten kann sich der Turm bei starkem Wind gefährlich aufschwingen. In den nächsten Tagen ist starker Wind gemeldet. Daher ist erst mal "Schlechtwetterpause".
27.03.2025 17:00 Uhr Der Kran an WEA 4 wird aufgerichtet. Morgen am Freitag ist wenig Wind gemeldet. Die folgenden Tage werden dann deutlich windiger.
26.03.2025 Am Dienstag, den 01.04.2025 könnte die erste Zuschaltung der WEA 6 für den Bezugsstrom stattfinden. Bis die erste Einspeisung erfolgt dauert es dann noch etwas.
20.03.2025 09:00 Uhr. Aktuell wird das 2. Blatt an WEA 5 gezogen. Heute soll WEA 5 mechanisch fertiggestellt werden. Im Anschluss geht der Kran an die letzte Anlage, die WEA 4 der Zweiten Invest-Wind Waldrach GmbH & Co. KG. Die WEA 4 ist eine Enercon-138 mit 4,26 MW Leistung. Der größte Unterschied liegt im Generator, der Erregerspulen statt Permanentmagnete nutzt.
19.03.2025 16:30 Uhr Der Kran an WEA 5 wurde um 08:00 Uhr aufgerichtet. Mittags wurde die Nabe montiert. Jetzt ist das erste Rotorblatt oben.
18.02.2025 Heute war es auch zu windig.
17.03.2025 Heute konnte der verlängerte Kran wegen zu viel Wind nicht aufgerichtet werden.
Das Kabelsystem von WEA 4,5,6 bis zum Umspannwerk wurde heute abschließend geprüft.
15.03.2025 Der Kran liegt wieder. Er wird verlängert für die Montage der Nabe (ca. 55 t) und der Rotorblätter (jeweils 20 t + Traverse ca. 15 t). Heute hat es zu viel Wind für die reguläre Montage. Bei Wind über ca. 9 m/s (~ 32 km/h) können schon viele Teile nicht mehr gezogen werden, dann gibt es einen teuren "Schlechtwettertag". Kündigt sich ein Sturm an, muss der Kran wegen der Umkimmgefahr abgelegt werden.
Der Generator wird in zwei Teilen geliefert. Der äußere Stator enthält die Wicklungen. Der innere Rotor die Permanentmagneten. Auf der Kranstellfläche werden dann beide Komponenten "verheiratet". Diese Prozedur erfordert viel Erfahrung, da die Magnetkräfte der Permanentmagneten enorm sind. Die Arbeiter dürfen kein Eisen an sich tragen und benötigen eine gesonderte Schulung. Die Werkzeuge sind nichtmagnetisch. Der Stator und Rotor dürfen nie direkt in Kontakt treten, es muss immer der Luftspalt von ein paar Milimetern bleiben.
Der Baustellenleiter erzählte, dass mal bei einer Unaufmerksamkeit ein größerer Ringschlüssel an die Magneten kam. Es war nicht mehr möglich diesen Schlüssel von Hand zu entfernen, geschweige denn zu bewegen. Erst mit einem Seil durch den Ring des Schlüssels und einem Radlader, der langsam rückwärts fuhr, konnte dieser Schlüssel entfernt werden. Noch einige Zentimeter schwebte der Schlüssel an dem Seil horizontal in der Luft, bis er schließlich auf den Boden sank.
13.03.2025 17:00 Uhr Das letzte Stahlrohrelement von WEA 5 ist oben.
12.03.2025 um 15:00 Uhr: Das erste Stahlelement an WEA 5 wurde gesetzt.
Ab Mo. 17.03. startet das Inbetriebnahmeteam von Enercon in WEA 6.
Video von dem Zug des ersten Blatts. Der Hub hat etwa 45 Min. gedauert. Die Traverse wird mit zwei unabhängigen Aggregaten von jeweils 60 kW Leistung versorgt. Mit einer Fernbedienung wird die Traverse gesteuert. Über die Ventillatoren kann das Blatt in der Horizontale gedreht werden und Windböen werden ausgeglichen. So kann bei Wind bis zu 10 m/s gezogen werden. Früher war bei 6 m/s Schluss. In der Traverse sind Massen, die sich verschieben können und so die Neigung des Blattes bestimmen können.
Video zum Aufbau des Betonturms von WEA 5. Start 07.01.2025
